Cos'è la Termografia?

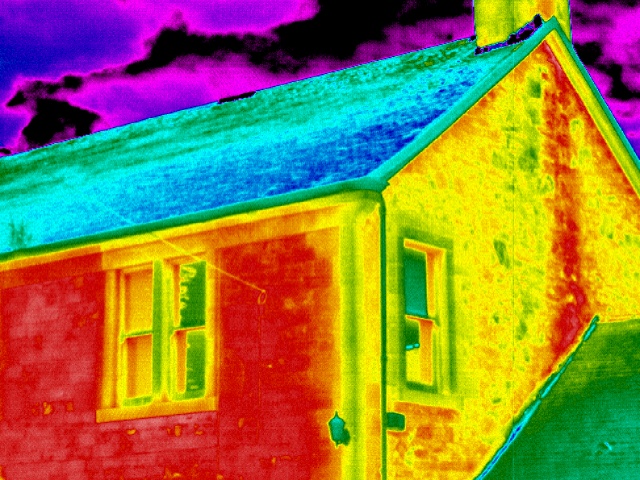

La termografia è un metodo visivo per illustrare l'energia termica invisibile. Questo viene tipicamente catturato utilizzando una termocamera a infrarossi, che visualizza una mappa delle variazioni di temperatura emesse da tutti gli oggetti con una temperatura superficiale superiore allo zero assoluto (-273 ° C). Gli oggetti sono illustrati come modelli termici, utilizzando diversi colori o sfumature di grigio, a seconda della tavolozza selezionata. I modelli termici illustrano le variazioni di energia termica emessa dalla superficie dell'oggetto.

La successiva interpretazione dei modelli termici richiede una comprensione delle condizioni ambientali al momento dell'acquisizione dell'immagine e delle caratteristiche superficiali dei materiali visualizzati. L'emissività (la capacità di un oggetto di emettere radiazioni infrarosse) e la riflettività (la proprietà della radiazione riflettente) sono le due caratteristiche dei materiali che determinano l'affidabilità del modello termico nell'immagine. I materiali con alta emissività hanno una bassa riflettività e viceversa. Solo i materiali con un'emissività elevata forniscono una lettura affidabile. Questo perché i materiali con una bassa emissività hanno la tendenza a riflettere la temperatura degli oggetti circostanti.

Tipicamente, materiali come mattoni e intonaco hanno un'elevata emissività, mentre i metalli e il vetro hanno una bassa emissività. Dato che il tessuto di molti edifici più vecchi sarà costituito prevalentemente da materiali ad alta emissività, la termografia può essere uno strumento davvero utile per valutare il tessuto di edifici nuovi ed esistenti, in particolare interventi di riqualificazione energetica. Il vantaggio principale dell'utilizzo della termografia è che puoi vedere cosa sta succedendo sotto la pelle di un edificio senza dover smontare l'edificio. La capacità di vedere l'energia termica invisibile fornisce dati preziosi per valutare le prestazioni termiche.

Le valutazioni termografiche quantitative della dispersione termica richiedono precise condizioni climatiche, che raramente si verificano, soprattutto in ambienti esterni. Di conseguenza, in genere solo le indagini termografiche qualitative sugli edifici forniscono dati solidi e affidabili.

Le indagini termografiche qualitative sugli edifici possono fornire molte informazioni utili, come l'efficacia dell'isolamento come barriera alla perdita di calore; eventi di ponti termici; fonti di perdita d'aria; umidità e umidità; e componenti nascosti, come tubi e tiranti.

C'è un chiaro vantaggio nell'utilizzo della termografia a infrarossi non distruttiva negli edifici tradizionali. Ad esempio, le indagini intrusive - perforazione di fori o smantellamento di elementi di costruzione - sarebbero altrimenti necessarie per identificare l'isolamento mancante e l'ubicazione dei ponti termici. Inoltre, può essere difficile identificare la posizione della perdita d'aria utilizzando i soli test di pressurizzazione dell'aria. E l'umidità e l'umidità spesso passano inosservati fino a quando non appaiono in superficie.

Essere in grado di ottenere risultati solidi e affidabili dalla termografia qualitativa richiede una formazione professionale e determinate condizioni ambientali al momento dell'indagine. Essere in grado di utilizzare una termocamera e il software di accompagnamento e comprendere e interpretare le immagini termiche richiede anche un adeguato livello di conoscenza ed esperienza sul processo di rilevamento e sull'edificio da valutare.

Il corretto processo di rilevamento include la garanzia che le condizioni ambientali attuali siano adeguate, in quanto ciò massimizzerà l'accuratezza dei dati raccolti. Sebbene la tecnologia della fotocamera sia migliorata nel corso degli anni, insieme al processo stesso, i risultati dipendono ancora dal tipo di tessuto da costruzione esaminato. Conoscenza ed esperienza sui materiali da costruzione e sui metodi di costruzione sono prerequisiti essenziali per un'indagine di successo.

Anche i criteri per le condizioni ambientali variano a seconda che sia richiesto un rilievo termografico interno o esterno. Quest'ultimo è più impegnativo. Ad esempio, i rilievi esterni non richiedono l'irraggiamento solare sulla superficie prima e durante il rilievo; nessuna precipitazione prima e durante il rilievo; una differenza di temperatura tra l'interno e l'esterno dell'edificio di almeno 5 ° C, più comunemente 10 °; e velocità del vento non superiori a 10 metri al secondo (m / s), o preferibilmente 6 m / s. Il periodo di tempo senza radiazione solare e precipitazione prima di intraprendere un'indagine dipende dall'assorbimento (l'efficacia di assorbire l'energia termica) del materiale da costruzione.

Per superare la necessità di evitare la radiazione solare, molti esperti attualmente raccomandano di intraprendere indagini termografiche al buio. Altri suggeriscono che una giornata fredda e nuvolosa sia sufficiente. È anche spesso sostenuto che le indagini termografiche dovrebbero essere intraprese solo in inverno, il che potrebbe essere significativo
